固而美外殼設計溝通函V2.0
尊敬的客戶朋友：
1.感謝您選擇固而美成為您的外殼供應商，為了提高打樣速度，需要您我雙方的共同努力，您的配合程度是影響打樣速度的決定性因素之一。
2.每個人對美的概念理解不一樣，請您提供下您認為的美，或者您方最終做決定上司認為的美或您的客戶認為的美，這樣可避免我方來回不停地改版。
3.您的一句不喜歡，有可能會讓我們的工程師浪費掉兩三天的工作，所以請您深思熟慮，您需要對您的需求盡最大可能地明確。
目錄
一、您能提供的資料
二、 選擇外殼類型
三、壓凹面的尺寸
四、產品材質
五、外殼整體形態
六、 外觀尺寸是否有特殊要求
七、 外殼表面顏色
八、 絲印及顏色
九、 PCB數量和固定方式
十、 外殼使用環境及注意事項
十一、 固定耳類型與腳墊
十二、 關于公差和修改風險的幾個問題
一、您能提供的資料，請盡量提供，但不需要全部提供，多選。
a)焊接好接插件的電路板實物
b)電路板設計圖紙，請導出DXF格式（輔助做開孔精確定位）
c)外殼想做成的樣子參考圖片
d)原有外殼實物
e)外殼設計圖紙，如果有，圖紙是否允許我們修改？（DWG，IGS，STP格式）
注：我們最喜歡和最高效的方式是：設計思路和要求，加電路板實物。很多結構工程師設計的圖紙，通常并沒有考慮生產實際，不能直接使用。

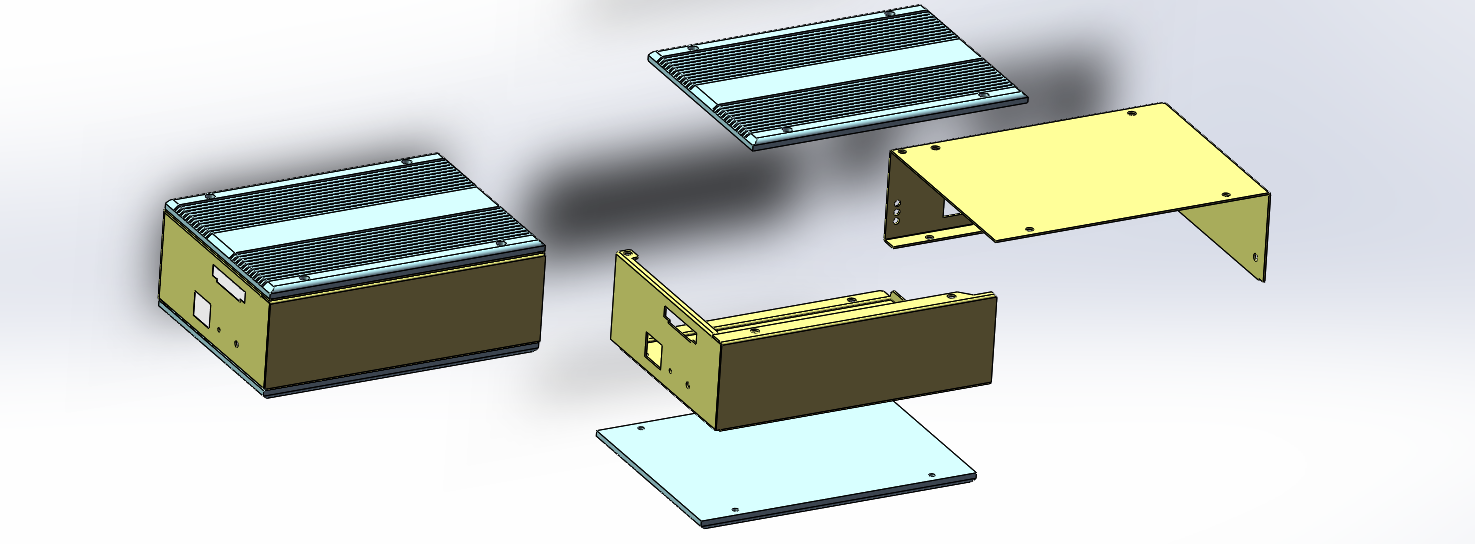

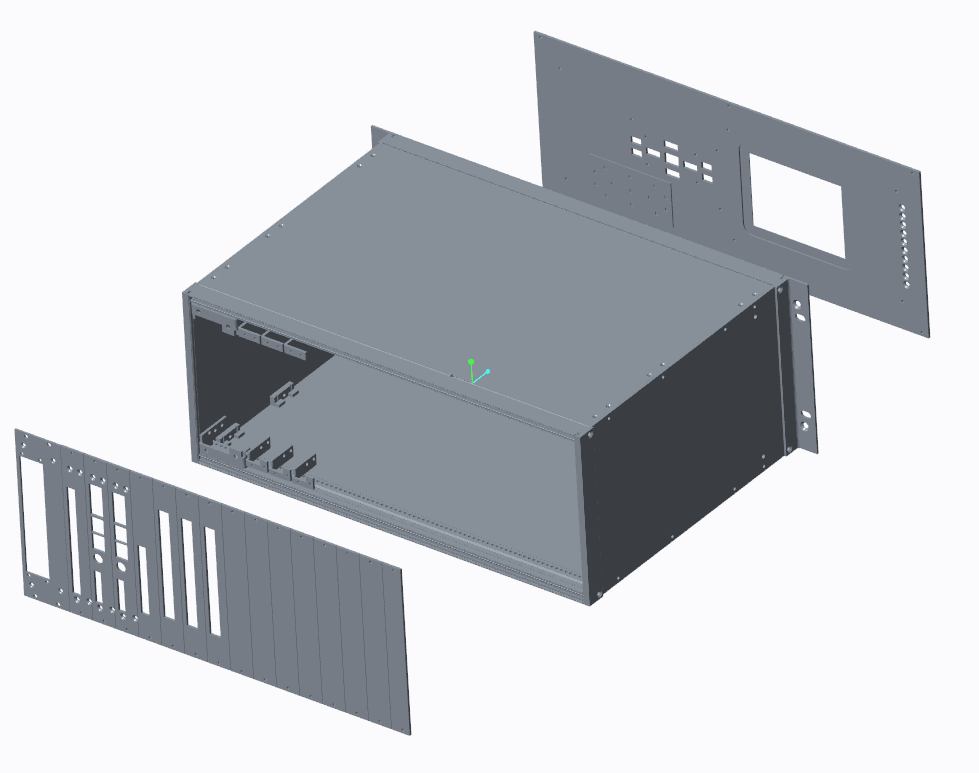

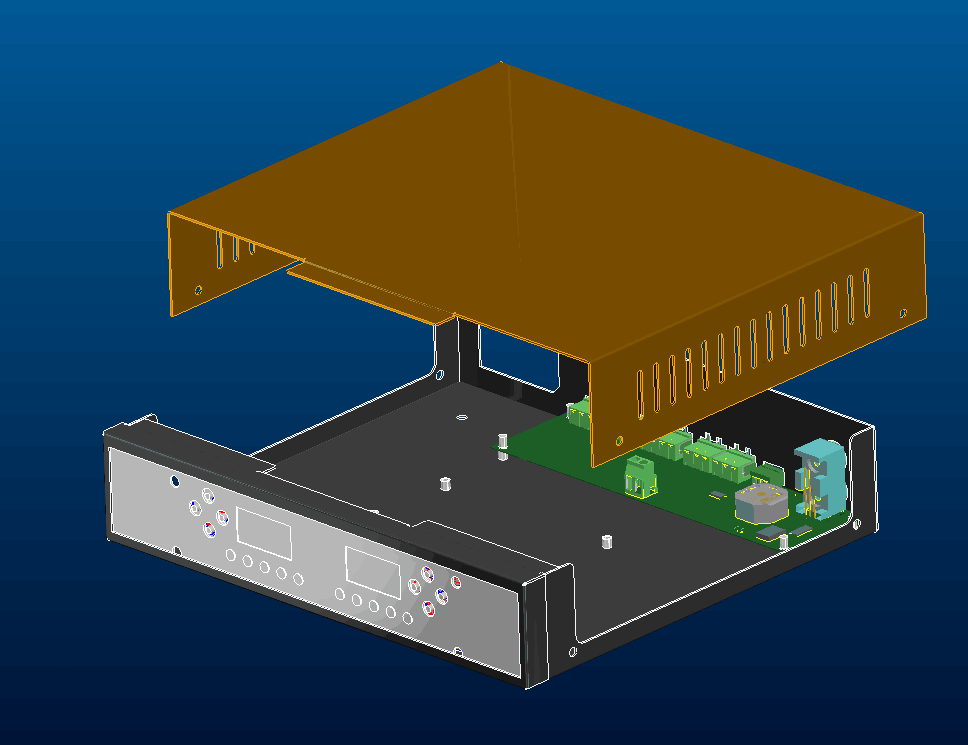

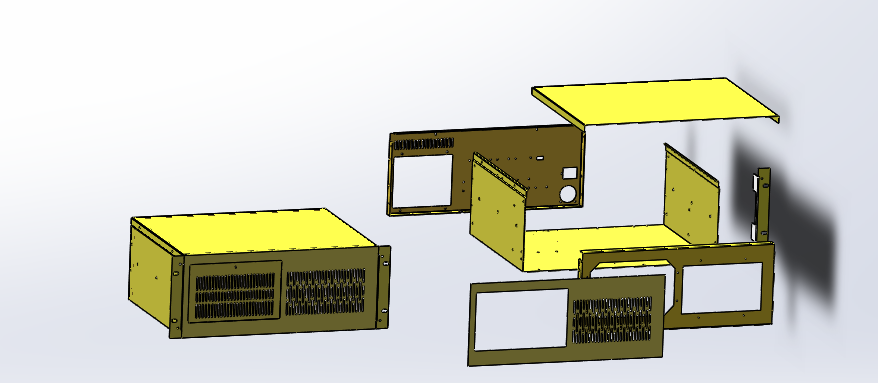

二、選擇外殼類型，我們常用的幾種外殼類型如下，每一種都有各種比例的變體，可以覆蓋絕大多數場景，請選擇您中意的一到兩種：

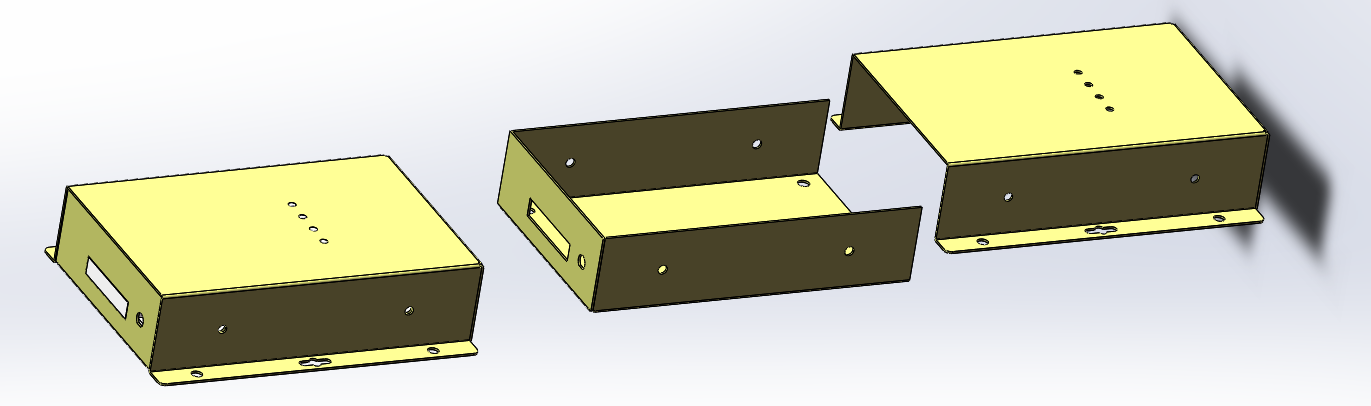

a) 交換機外殼 (適合小型電路板，插接件位置為相鄰2面)

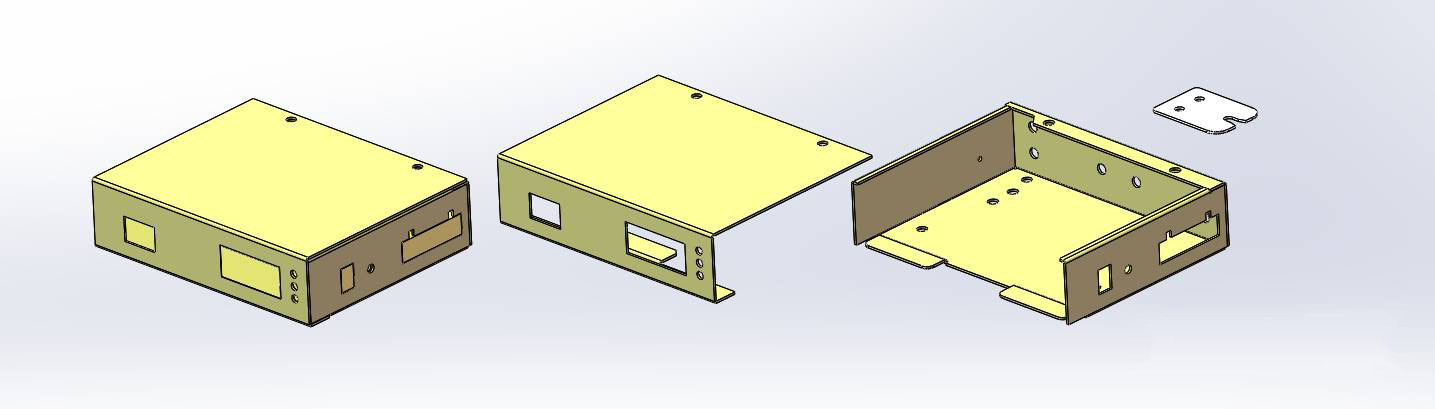

b) 抽屜式小型通訊設備(串口服務器 DTU 無線數傳電臺常用，使用于2端有接插件的電路板)
c) 縮小版U機箱結構(內部可放多個電路板)

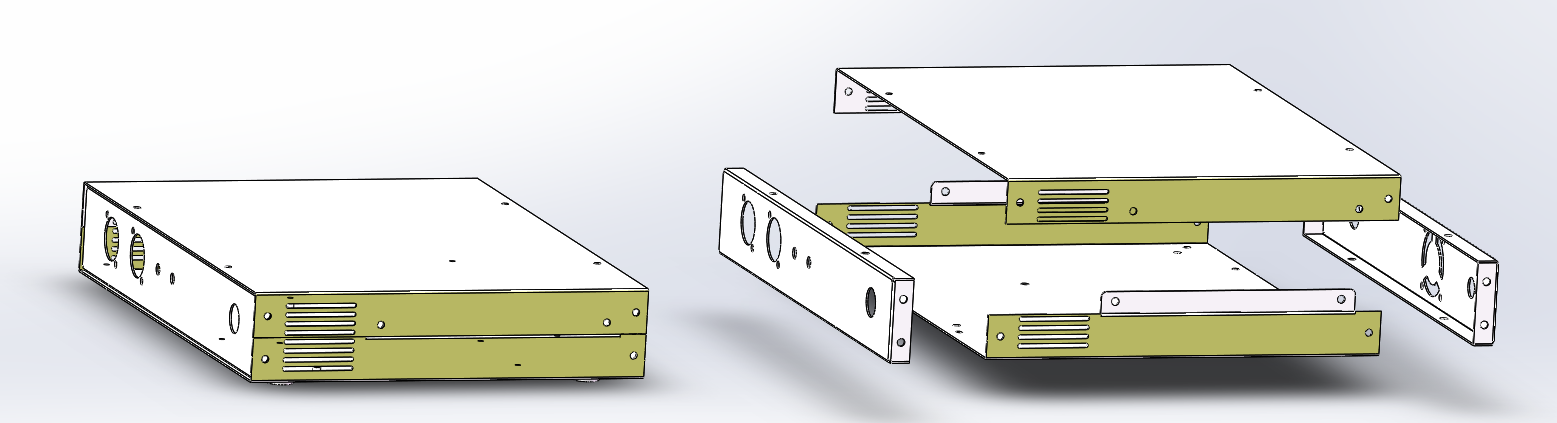

d) 交換機雙層電路板結構（可用于雙層電路板的結構，外加散熱片）

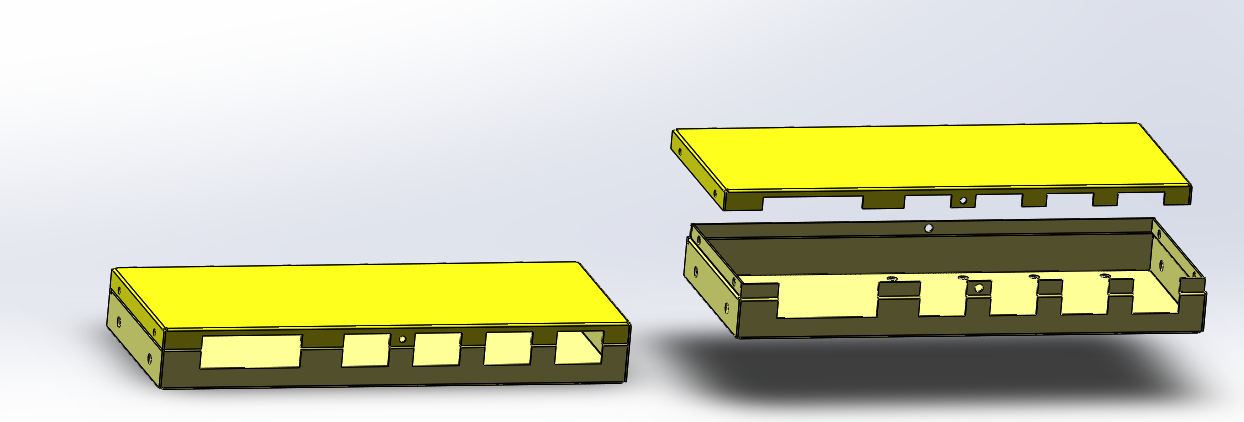

e) 上下蓋式(小型機箱結構，上下蓋斷插結構)

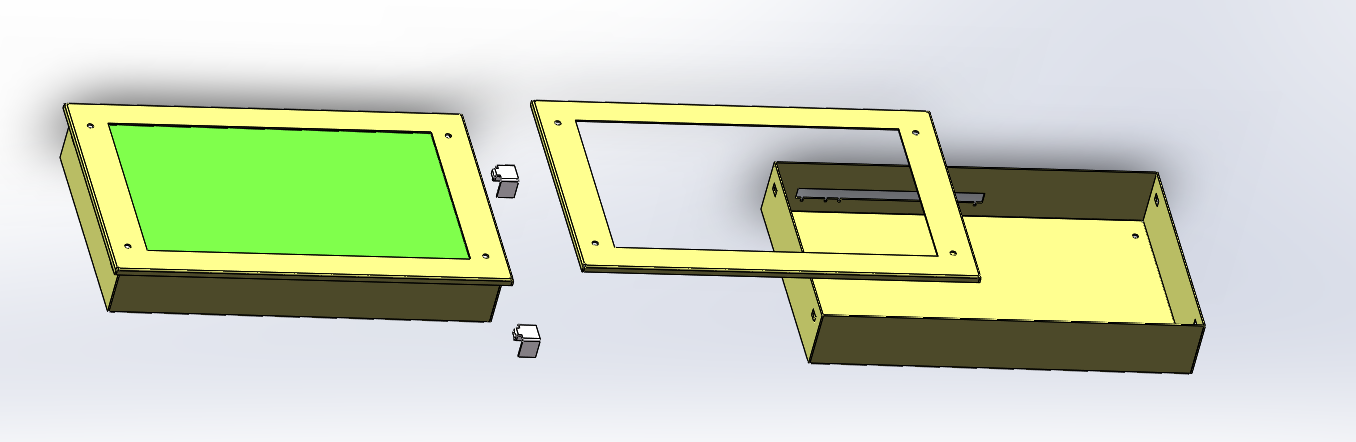

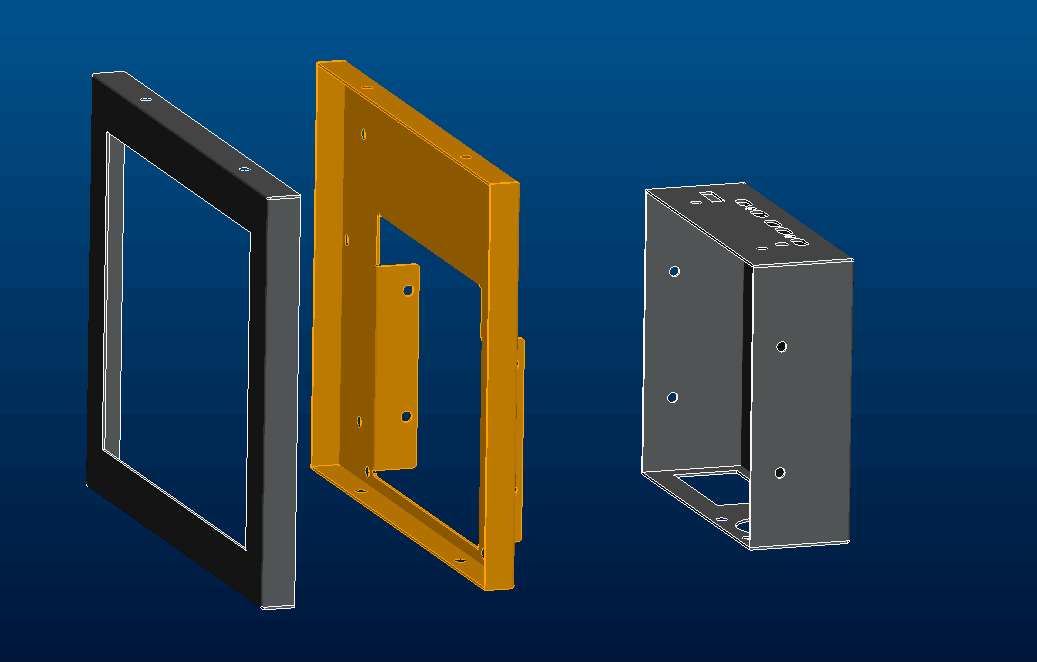

f) 大屏幕外殼(屏幕外殼，適合嵌入式安裝在機柜產品之上)
g) 路考儀屏幕外殼(上面是屏幕，屏幕下面安裝電路板結構)
h) 汽車用模塊機箱(4面斷差，解決電路板4面都有插接件的開孔問題)

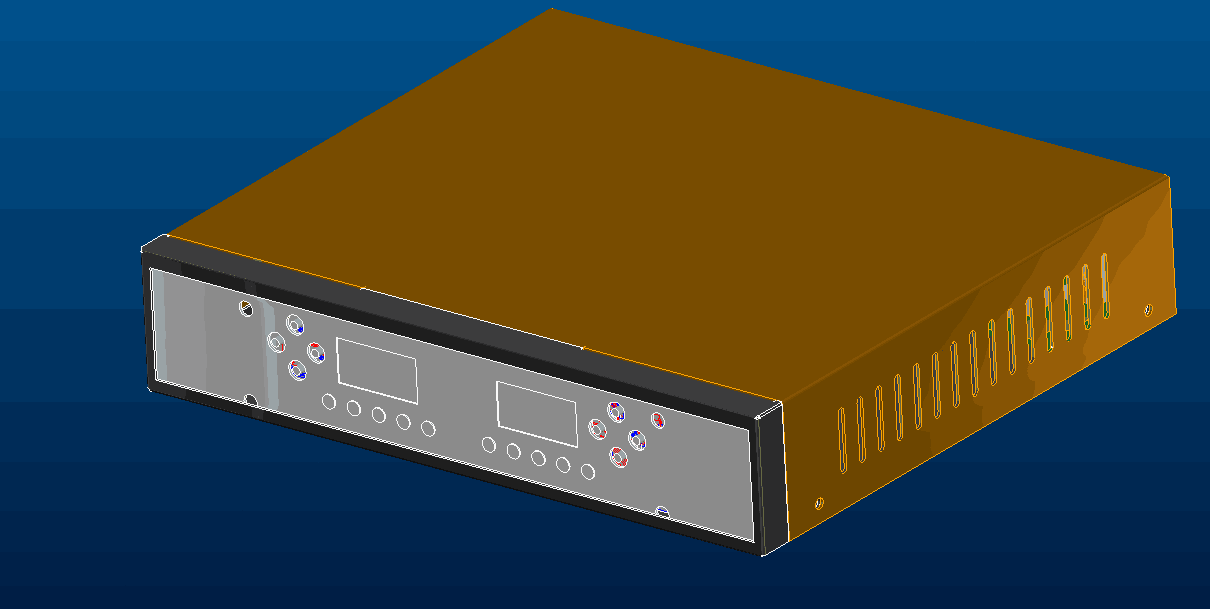

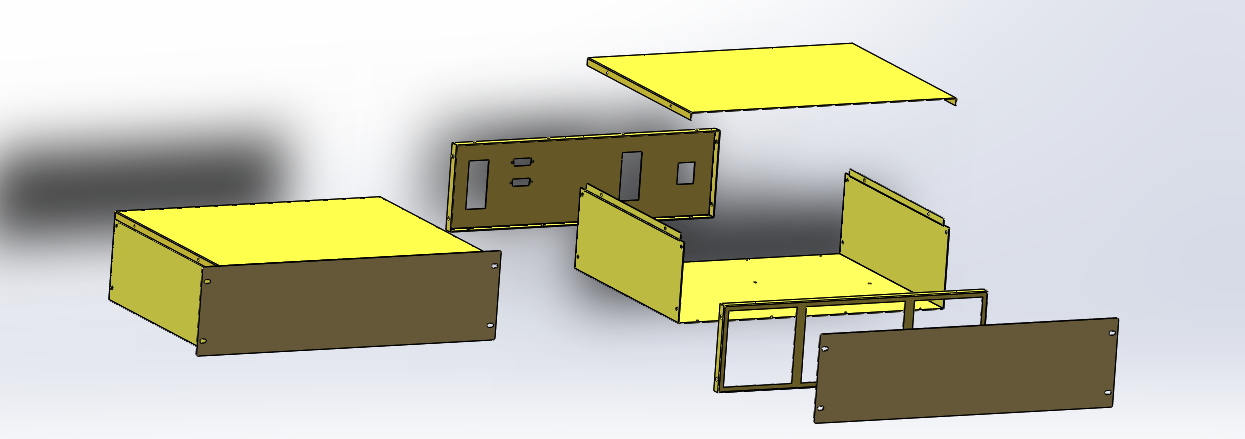

i) 側耳拆分式U機箱(同1U、2U、3U、4U機箱)
j) 側耳一體U機箱(同1U、2U、3U、4U機箱，同時本結構也可用于小型機箱)
k)稅盤設備外殼（插箱外殼）
l）其他您希望的樣子，提供圖片參考。
三、壓凹面的尺寸，我們現有壓凹面的尺寸如下圖（單位為毫米 ），凹面的尺寸減去1.2就可以做為貼膜的尺寸。如果需要您可以選擇：
A、外殼尺寸最小為（長*寬 ）103*83，貼膜尺寸95.9*75.9
B、外殼尺寸最小為（長*寬 ）116.5*83.5，貼膜尺寸112.4*79.4

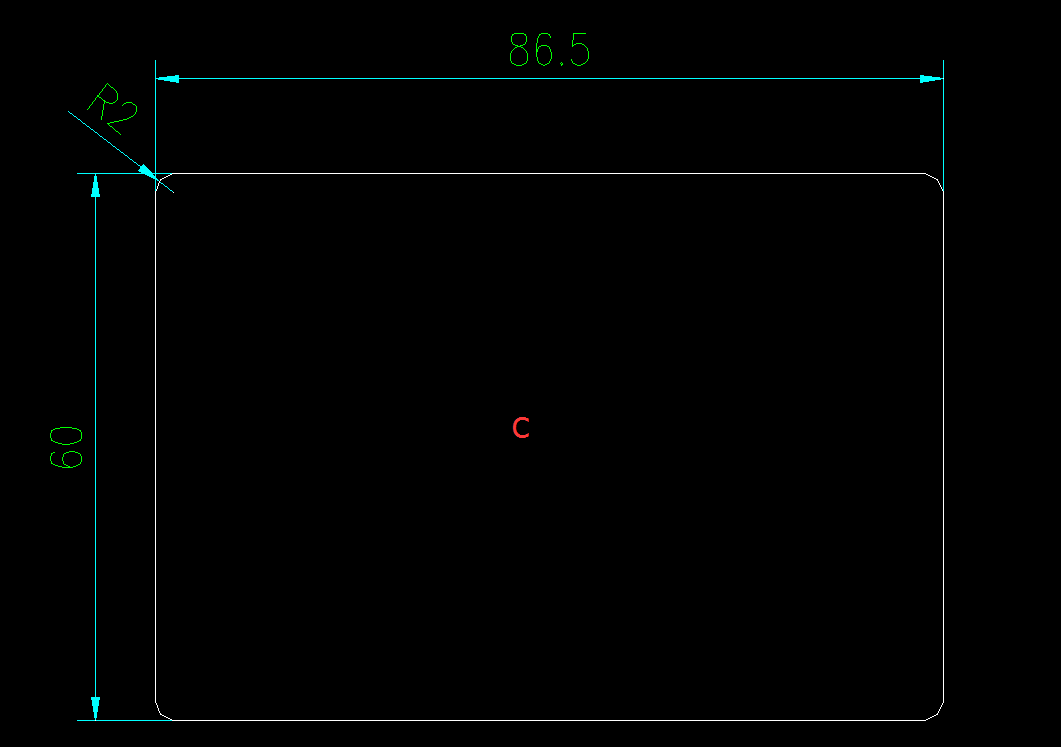

C、外殼尺寸最小為（長*寬 ）81*63.5，貼膜尺寸85.9*59.4

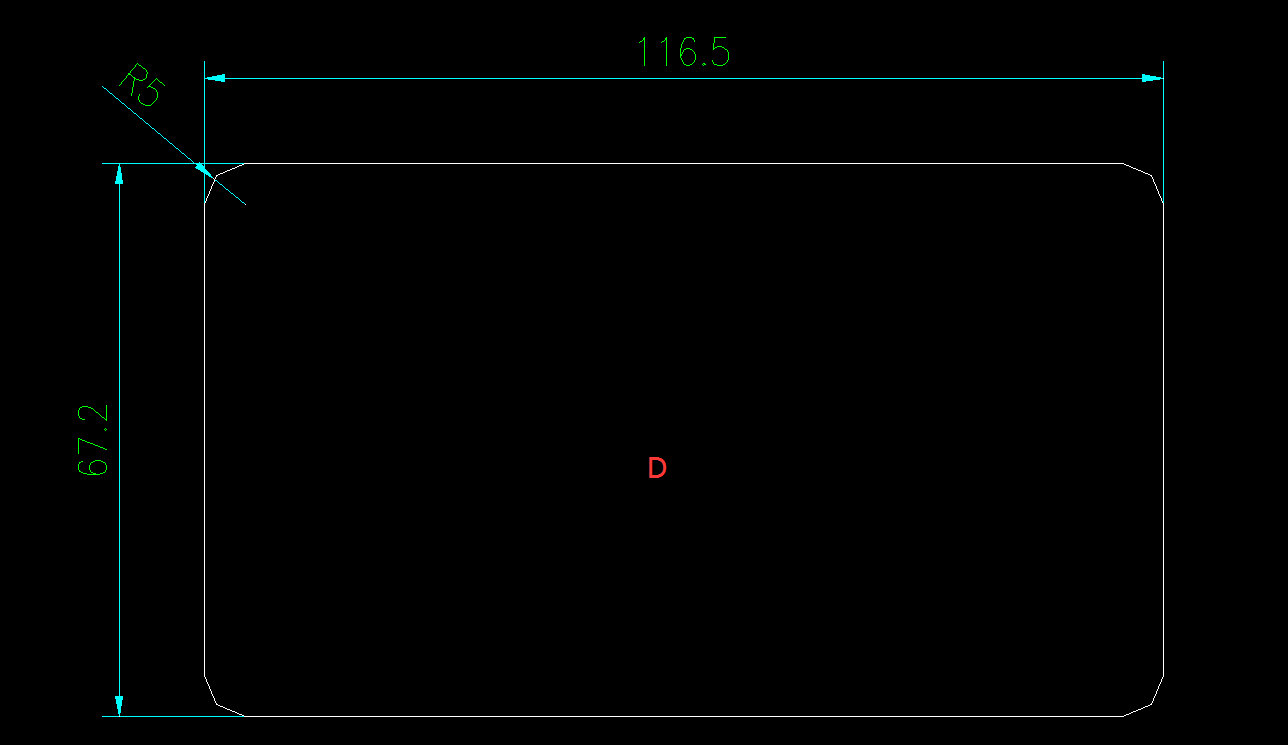

D、外殼尺寸最小為（長*寬 ）121*70，貼膜尺寸115.9*66.6

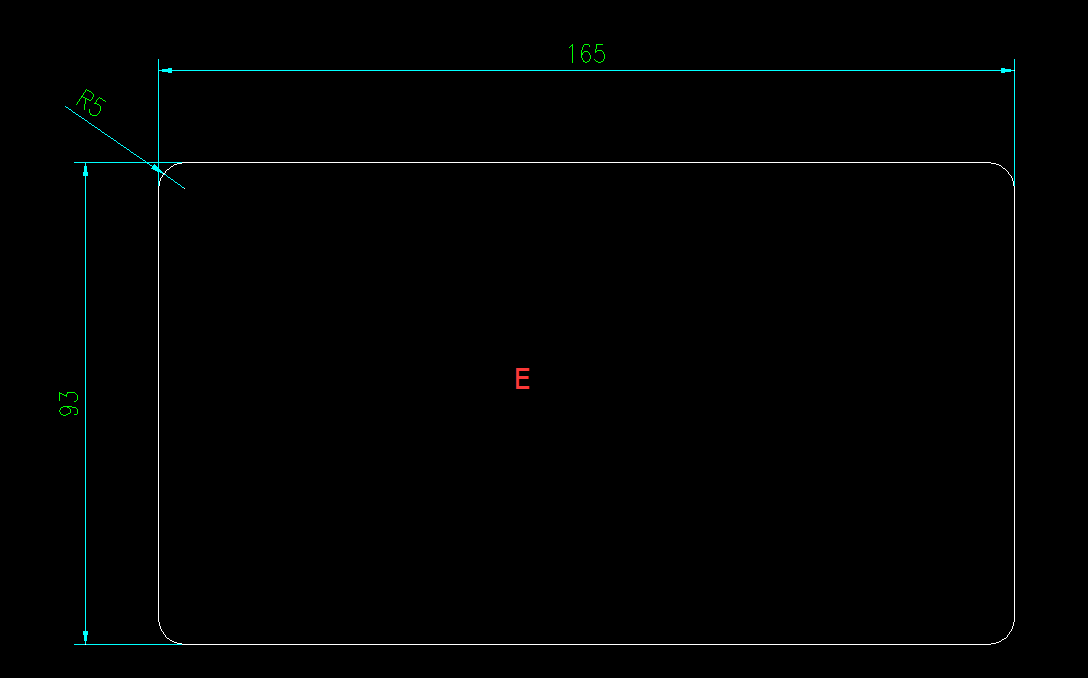

E、外殼尺寸最小為（長*寬 ）168.5*96.5，貼膜尺寸164.4*92.4

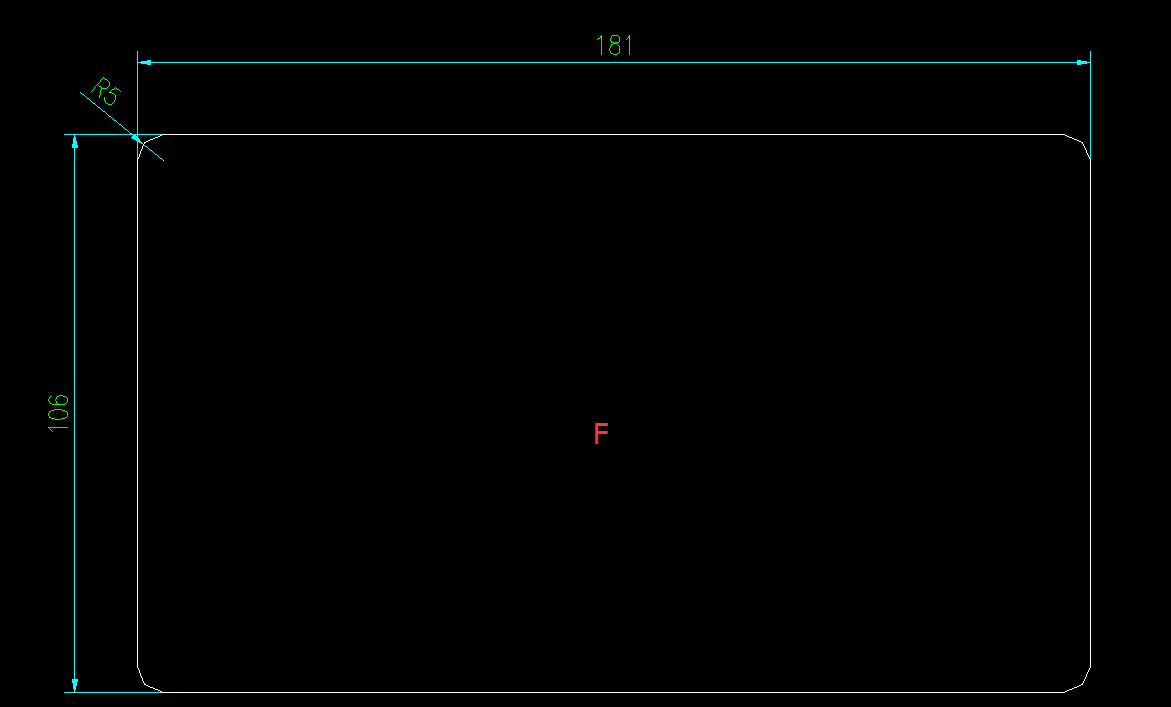

F、外殼尺寸最小為（長*寬 ）184.5*109.5，貼膜尺寸180.4*105.4
四、產品材質，請選擇一種材質，單選【 】，板厚____（0.8~1.5mm）
a)無花鍍鋅板
b)純鋁板(重量輕)
c)鋁合金板(比純鋁板硬度更高)
d)不銹鋼板201#
e)不銹鋼板304#
注：我們可加工的板材為0.8mm到1.5mm，我們最常使用的是無花鍍鋅板，板厚1.0mm,板材越厚，產品越重，成本越高。
因工藝原因，鋁板和鋁合金板，不能用激光切割機，不適合加工精度特別高的產品。
五、外殼整體形態，請選擇
a)桌面平放
b)桌面立放
c)掛墻面或者普通機柜內部
d)固定到標準機柜架上
e)無所謂
六、外觀尺寸是否有特殊要求，無要求請忽略，如果有要求，請?zhí)顚懀?/b>
長：____寬：____ 高：____，單位毫米。

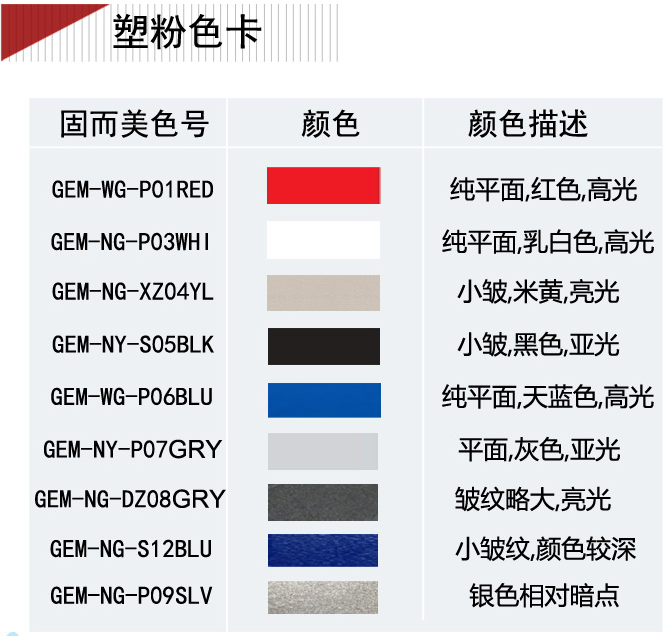

七、外殼表面顏色，以下是我們備有庫存的噴粉顏色，請選擇【GEM-NY-S05BLK】，如果要其他指定顏色，請注明勞爾色號或者潘通色號__________，需要延長周期和成本。
八、絲印及顏色，請選擇【】，如需要絲印，絲印________面，需要提供絲印資料圖，額外加收版費。
a)不需要絲印
b)絲印黑色
c)絲印白色
d)其他顏色，費用更高，周期加長，請?zhí)顚懺斍開____________________
e)絲印雙色，費用更高，周期加長。
九、PCB數量和固定方式，產品內總共安裝____塊PCB板，如果有多塊，請?zhí)峁┍舜酥g位置關系示意圖，或者我司設計師根據情況自行設計。
十、外殼使用環境及注意事項，請選擇，可多選:
a)普通室內
b)戶外考慮防曬
c)需要考慮防雨
d)需要考慮開孔散熱
e)高濕鹽霧，需要特殊表面處理

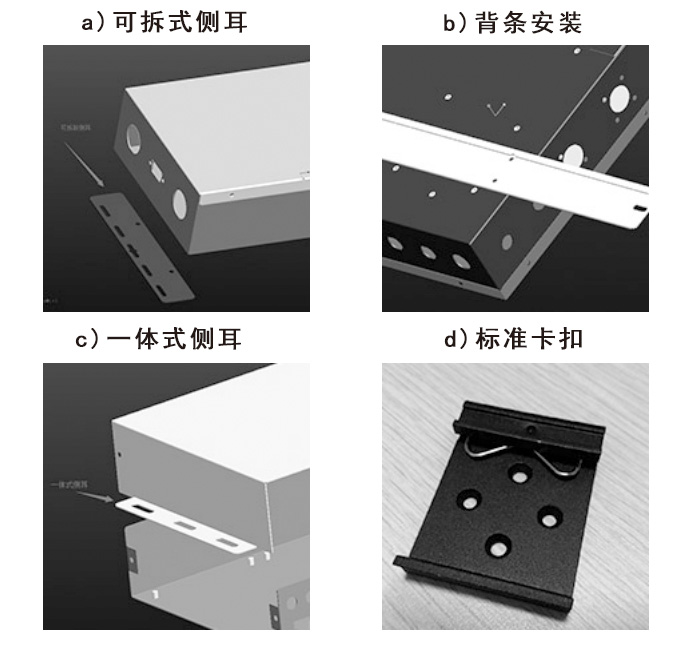

十一、固定耳類型與腳墊，對外殼的固定方式，請選擇:
對固定孔尺寸距離是否有要求等，如有要求，請?zhí)顚慱___。是否有腳墊？____
十二、關于公差和修改風險的幾個問題：
1、您的PCB板是否已確定好，不會再改版：
a.已確定 b.有可能改 c.一定會改
2、接插件選型是否完全確定：
a.已確定 b.有可能改 c.一定會改
3、您的PCB板焊接工藝是否能保證接插件的位置度的準確性：
a.是 b.否
4、您的電子元器件需要我方放大接插孔的公差范圍嗎？
a.是 b.否
再次感謝您選擇固而美，固而美在用心服務，10年機械行業經驗，專業專注小型精密鈑金電子外殼生產、設計，為您的產品外殼保駕護航。
